ЭФФЕКТИВНОСТЬ ХИМЗАЩИТЫ ПОВЫСИТСЯ
В последние годы в мировой практике наметилась тенденция к использованию для следоуказания водовоздушных пен. Сплошная или пунктирная линия пены, нанесенная с концевой точки штанги опрыскивателя, позволяет механизатору хорошо ориентироваться на поле, а незначительный расход жидких компонентов не снижает маневренности агрегатов. В дальнейшем пена бесследно исчезает.

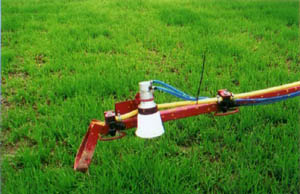

Пенный маркер МПУ-1 действует по принципу воздушно-механического образования пены, монтируется на машинах для внесения удобрений и пестицидов. Масса устройства – 15 кг, вместимость емкости для раствора пенообразователя – 20 л, частота образования меток – от 20 до 39 меток/мин., объем меток – от 0,4 до 0,8 л, стойкость пены – 20 мин., расход пенообразующего раствора – 200 - 350 мл/мин.
Маркер состоит из коммутатора, пенных генераторов, крышки, блока управления, корпуса, крана, кронштейнов, емкости и системы трубопроводов.
Коммутатор предназначен для редуцирования давления воздуха, подаваемого от ресивера трактора до необходимого уровня, а также для управления подачей воздуха и раствора
пенообразователя к пенным генераторам. Он устанавливается на несущем корпусе, состоит из воздушного и жидкостного делителей, корпуса, редуктора, переходника, воздушного и жидкостного штуцеров, держателя, крышки и электромагнитных клапанов.
Пенные генераторы служат для генерирования пены и образования пенных меток необходимого объема. Они крепятся на концах штанг (в штанговых машинах) или по центру (в центробежных разбрасывателях) с помощью кронштейнов и состоят из распылителя, диффузора, пакета сеток, крышки, штуцеров подачи воздуха и жидкости, пенонакопителя.
Крышка устанавливается на горловине емкости и состоит из следующих основных частей: клапана, гайки, переходника, штуцеров. Клапан поддерживает заданное давление в емкости с рабочим раствором. Изменение давления в емкости обеспечивается вращением винта: при вращении его по часовой стрелке давление растет, а против часовой стрелки – падает. От самопроизвольного проворачивания винт фиксируется гайкой.
Блок управления предназначен для дистанционного управления электромагнитными клапанами коммутатора в процессе работы маркера и устанавливается в кабине трактора.
Маркер работает следующим образом. Воздух от ресивера трактора поступает к редуктору коммутатора, который редуцирует давление до необходимой величины. Далее воздушный поток распределяется к двум электромагнитным клапанам и воздушному штуцеру. Затем воздух поступает в емкость, создавая в ней избыточное давление, под действием которого рабочая жидкость попадает в коммутатор, где распределяется к двум электромагнитным клапанам. Из коммутатора рабочий раствор и воздух под давлением подаются к пенным генераторам (в зависимости от положения рукоятки переключателя блока управления – налево или направо), где образующаяся воздушно-капельная смесь продавливается через слой пакета сеток и образует пену. Она поступает в цилиндр пенонакопителя, а затем выпадает из него на поверхность поля.
По результатам приемных испытаний Белорусская МИС рекомендовала начать серийное производство маркера МПУ-1. Годовой экономический эффект от его использования на опрыскивателе шириной захвата 18 м превышает 21 млн бел. руб. (прим. ред.: более 270 тыс. российских руб.). Завод-изготовитель – ОАО «Мекосан» (г. Иваново Брестской области).
Леонид СТЕПУК,
заведующий лабораторией механизации применения удобрений и ХСЗР Научно-практического центра НАН Беларуси по механизации сельского хозяйства
Николай ГАПАНОВИЧ,
Алексей КАВГАРЕНЯ, научные сотрудники
(По материалам журнала «Земляробства i ахова раслiн» Республики Беларусь (№ 3, 2006 год).
СТЕПУК Леонид Яковлевич,
заведующий лабораторией механизации применения удобрений и ХСЗР НПЦ НАН Беларуси по механизации сельского хозяйства, г. Минск.
Тел.: (1037517) 280-47-02.
Опубликовано в номере 5 за 2007 год
